자동 서보 스트레치 필름 포장기 | 산업용 팔레트 포장 장비

작동 원리:

기술 사양

핵심 기능 및 특징:

적용 가능한 산업 및 시나리오

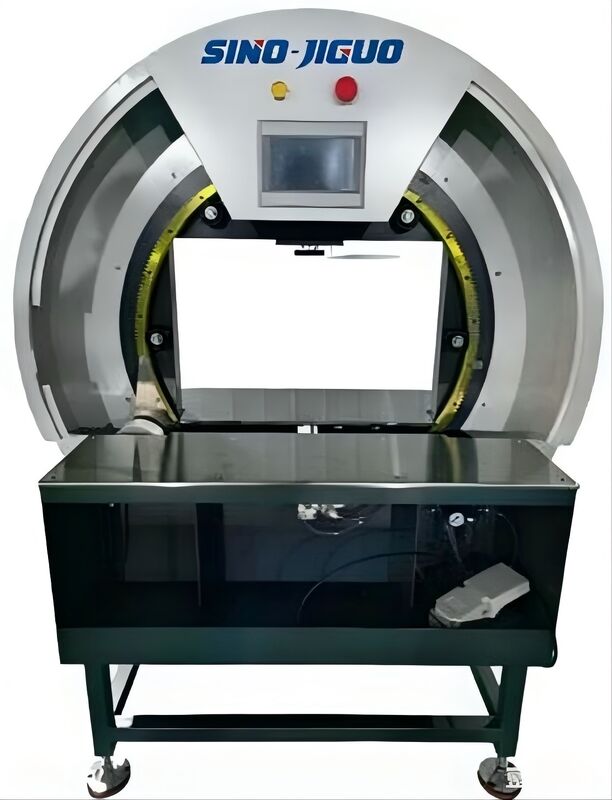

6.1 환형회전링(코어구동부)

• 위치: 기계 메인프레임에 있는 대형 흰색 원형 어셈블리입니다.
• 기능: 핵심 이동 부품으로 내부 기어와 전달 장치가 통합되어 있습니다. 필름 홀더를 구동하여 360° 고속 회전을 수행하여 상자에 나선형 포장을 완성합니다. 고정밀 선회 베어링을 채택하여 저소음으로 안정적으로 작동하며 안정적인 포장 효율성과 견고한 결속 효과의 핵심입니다.

6.2 필름 운반 및 풀기 장치

• 위치: 그림의 왼쪽 하단과 같이 회전 링 내부에 흰색 필름 롤 샤프트가 설치됩니다.
• 기능: PE 스트레치 필름 롤을 고정하는 데 사용됩니다. 필름 이형 장력을 제어하기 위한 내장형 장력 조절기와 옵션인 사전 스트레치 메커니즘이 장착되어 있습니다. 균일한 필름 스트레칭을 실현하고 패키지를 단단히 포장하며 필름 사용량을 줄이고 재료비를 절감합니다.

6.3 스테인레스 스틸 작업 플랫폼 및 운반 구조

• 위치: 기계의 중앙 금속 플랫폼.
• 기능: 포장할 상자 및 상품을 지원합니다. 매끄럽고 내마모성이 있는 표면으로 인해 수동으로 싣고 내리기가 쉽습니다. 전자동 연속 포장을 위해 선택한 모델을 생산 라인에 연결할 수 있습니다. 내장된 광전 센서가 자동으로 상품을 감지하고 포장 절차를 시작합니다.

6.4 PLC 터치 컨트롤 패널

• 위치: 회전하는 링 위에 디스플레이 화면을 장착합니다.
• 기능: 전체 기계의 중앙 제어 장치입니다. 사용자는 포장 레이어, 회전 속도, 필름 장력 및 중첩 비율을 자유롭게 설정할 수 있습니다. 원클릭 시작으로 간편한 조작이 가능합니다. 다양한 제품에 대해 여러 그룹의 매개변수 설정을 저장할 수 있습니다. 신규 작업자는 짧은 시간 안에 작업에 익숙해질 수 있습니다.

6.5 시작 및 비상 정지 버튼

• 위치: 제어판 옆에 빨간색 비상 정지 버튼과 녹색 시작 버튼이 있습니다.
• 기능: 긴급 상황 발생 시 빨간색 버튼을 누르면 즉시 기계가 정지되어 작동 안전을 보장합니다. 녹색 버튼은 래핑 프로세스를 활성화합니다. 두 버튼 모두 산업 안전 표준에 따라 제조되었습니다.

6.6 풋 페달 스위치

• 위치: 기계 외부에 있는 발 조절 장치입니다.
• 기능: 작업자의 손을 자유롭게 해줍니다. 물건을 놓은 후 페달을 밟으면 포장이 시작됩니다. 작업 편의성이 크게 향상되어 잦은 로드 및 언로드 작업 시나리오에 적합합니다.

6.7 기계 프레임 및 안전 가드

• 위치: 기계 바닥의 회색 강철 프레임워크.
• 기능: 주 하중을 지지하는 베이스 역할을 합니다. 고강도 용접강판으로 제작되어 고속 주행 시 뛰어난 안정성을 유지합니다. 완전 밀폐형 보호 구조로 회전링으로 인한 안전 위험을 방지하고, 내부 변속기 부품을 먼지나 이물질로부터 보호합니다.
